5G自组网图像传输设备工作原理

一、发射部分工作原理：

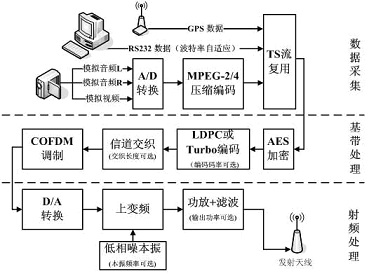

（1）5G自组网发射部分工作原理图

5G自组网发射部分工作原理
（2）5G自组网发射部分工作原理描述：

图中框部分为5G自组网发射机，它将来自摄像机的复合视频和两路模拟音频信号通过A/D转换器变成

数字采样信号，经过MPEG2或MPEG4分别进行编码后复接成一个合路数据，在COFDM调制单元内经

扰码、串/并变换，接着进行RS和卷积联合编码，最后进行QPSK、16QPSK或64QAM编码映射，映射

后星座图进行COFDM（正交多载波）调制。经COFDM调制后的两路正交信号，用低相噪本振进行正

交调制，得到的射频调制信号经边带滤波器、功率放大器放大后，传送到天线发射出去。

二、5G接收部分工作原理：

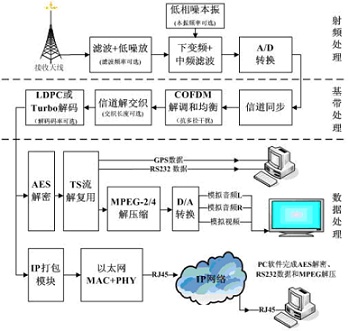

（1）5G自组网接收部分工作原理图

5G自组网接收部分原理图
（2）5G自组网接收部分工作原理描述：

接收机工作流程和发射机的工作流程相反。从天线收到的微波信号经馈线送到接收机的低噪声放

大器、信道滤波器、混频器和本振源混成36MHz中频信号，经前置中放、中频滤波器、中频自动

增益控制输出给COFDM解调单元。COFDM解调单元先将射频单元送来的36MHz调制信号进行中

频解调，得到的基带信号送到COFDM基带处理器，基带处理器完成时钟提取、OFDM解调、维特

比软译码、并/串变换及去扰变换，恢复出压缩后的音视频数据。接着使用MPEG2或MPEG4解码

器解压缩出原始的数字信号，数字信号经过DA转换器后变成模拟的音视频信号，可以连接到显

示器和音箱。
